高分子自粘防水卷材是是一種自身能與基面粘結(jié)的防水密封材料，分為有胎自粘和無(wú)胎自粘兩種,，以自粘聚合物改性瀝青為基料,，上覆面為聚乙烯膜、下覆面為可剝起的硅油膜,。有胎自粘上,、下自粘膠中間多一層聚酯氈胎體。

自粘類(lèi)防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材,，一種是以PET隔離膜為隔離材料的卷材,。造成其不易揭開(kāi)膜的因素有以下幾種：

配方中使用的油份過(guò)多或是一些廢機(jī)油之類(lèi)的，在生產(chǎn)出的卷材在存放的短時(shí)間內(nèi)就是極易析出,，析出的油份會(huì)導(dǎo)致卷材粘性下降,，另一方面還會(huì)跟隔離膜上的硅油起反應(yīng)，使得隔離性下降,，揭不開(kāi)膜,。

由于PE隔離膜的耐高溫指數(shù)低，所以在涂覆硅油的烘干溫度也不能過(guò)高,，生產(chǎn)時(shí)各種產(chǎn)品都有要求的相應(yīng)的不同的出料溫度,，如果生產(chǎn)時(shí)出料溫度超過(guò)了硅油的烘干溫度膠料就會(huì)和硅油相容，失去隔離性,，同時(shí)隔離膜也會(huì)出現(xiàn)褶皺嚴(yán)重影響產(chǎn)品的外觀,。

卷材從涂油鍋出來(lái)以后需要經(jīng)過(guò)幾道冷卻水來(lái)進(jìn)行柔性的降溫過(guò)程，可有時(shí)冷卻水會(huì)比較高,，不能及時(shí)的對(duì)卷材表面進(jìn)行降溫處理,，致使卷材長(zhǎng)時(shí)間處于較高的溫度中，使得卷材揭不開(kāi)膜,。

夏季由于外界氣溫較高,，自粘卷材由于是黑色的極易吸熱，就會(huì)在施工時(shí)卷材表面溫度能達(dá)到60-70℃,；而有的工地存放條件較差,，若放置于太陽(yáng)底下卷材就極易因?yàn)闇囟冗^(guò)高而傾斜；這兩種情況均會(huì)致使卷材揭膜很困難,。

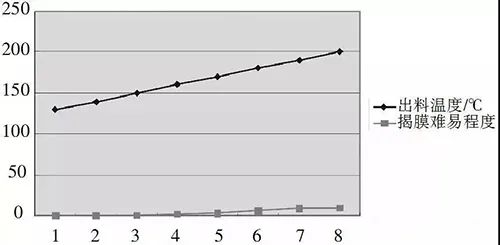

縱坐標(biāo)代表生產(chǎn)時(shí)膠料的出料溫度,，橫坐標(biāo)代表揭膜的難易程度，難易程度從0-8作為標(biāo)識(shí),，8代表最難揭,，即揭不開(kāi)。

跟生產(chǎn)線(xiàn)的冷卻水的溫度有關(guān)系,，冷卻水在生產(chǎn)時(shí)起到一個(gè)至關(guān)重要的作用,，如果生產(chǎn)出來(lái)的卷材不能及時(shí)得到很好的降溫，那么嚴(yán)重時(shí)會(huì)把隔離膜表面燙壞,，嚴(yán)重影響產(chǎn)品的外觀及質(zhì)量,。

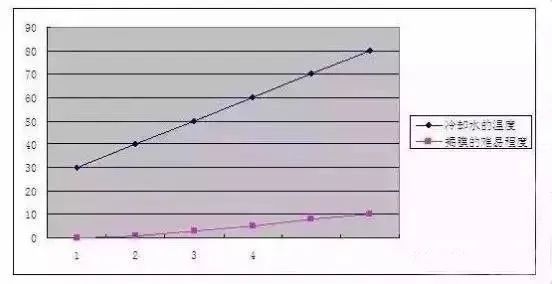

▲揭膜難易程度跟冷卻水溫度的關(guān)系圖

縱坐標(biāo)代表生產(chǎn)時(shí)冷卻水的溫度，橫坐標(biāo)代表揭膜的難易程度,，難易程度從0-6作為標(biāo)識(shí),，6代表最難揭，即揭不開(kāi),。

卷材冷卻效果是依據(jù)產(chǎn)品厚度,、生產(chǎn)線(xiàn)速度、設(shè)備冷卻狀況,、氣候條件或環(huán)境溫度而定,。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現(xiàn)0~0.06mm深度的海浪紋路,。如果卷材是在急冷條件下生產(chǎn)卷材,，膠料面層將出現(xiàn)表層深0~0.15mm，寬0.05~0.08mm大峽谷,。這說(shuō)明兩種冷卻效果都有問(wèn)題,。所以卷材需要柔性降溫過(guò)程，將卷材的溫度控制在收卷前40℃時(shí),，揭膜狀態(tài)是良好的,。
