在线无码视频观看草草视频_色婷婷综合久久久中文字幕_亚洲动漫精品无码av天堂_苍井空的av片在线观看_国产精品一区二区吃奶水在线观看_妺妺嘿嘿午夜福利影视_国产高清黄网站全免费_国内精品卡一卡二卡三_美女视频黄a视频全免费_日日摸夜夜爽夜夜爽无码精品,无码免费午夜福利片在线,人妻无码一区二区三区AV,国产精品人妻久久无码不卡

  • 朗邁防水課堂丨防水涂料施工常見七大問題解析
    瀏覽：2693次 時(shí)間：2022年04月07日



    導(dǎo)語

    在防水涂料工程施工中,，很多人會(huì)覺得這太簡單了,，無非就是涂涂抹抹，一點(diǎn)不難,。其實(shí)要想完美做好這道工序，保證后期不漏不滲,，每一步驟都是非常重要的,，除了選購質(zhì)量有保障的防水涂料，還要了解防水涂料特性,，講究工藝工法,，更要認(rèn)真細(xì)致，重視施工操作的每一處細(xì)節(jié),，才能夠讓防水工程做的更好,，真正滴水不漏，萬無一濕,。

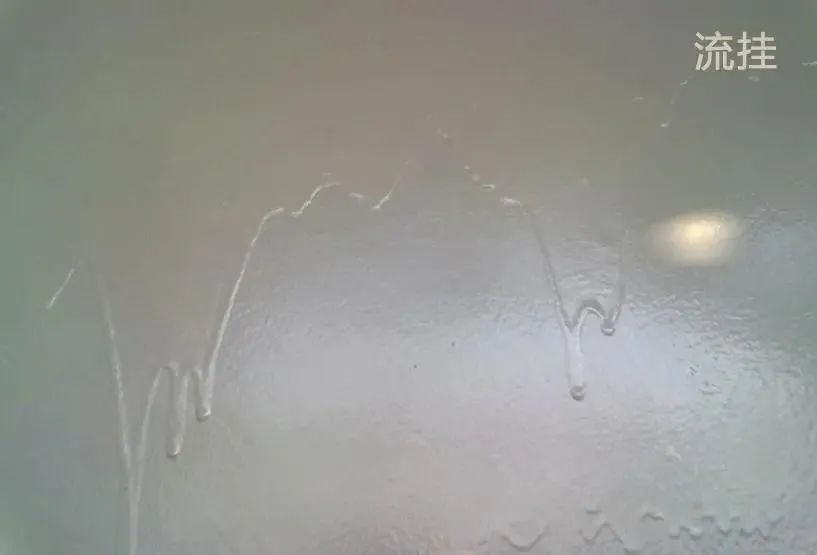

    01  · 立面施工流掛




    定義：


    流掛是指涂料施工以后涂膜表面留有涂料流淌痕跡或斷紋的現(xiàn)象,，常見于JS防水涂料立面施工。



    產(chǎn)生原因：


    一次性涂刷過厚或涂刷區(qū)域過度集中,。



    解決方案：


    立面施工時(shí)推薦涂刷三遍以上達(dá)到1.5mm,。施工時(shí)，輥筒的移動(dòng)方向不能在同一條直線,，適當(dāng)攤薄,，豎向涂刷之后可再次橫向涂刷,，即可避免大多數(shù)的流掛問題,。

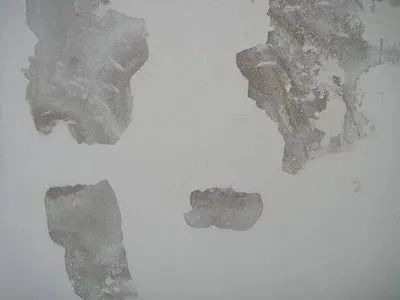

    02  · 涂料與基層脫落



    定義：


    涂料與基層脫落是指涂料施工以后容易從基層剝離下來，特別是整片的脫落,，尤其以立面脫落造成危害較大,。通常以夏天施工防水涂料最為多見。



    產(chǎn)生原因：


    主要是基層疏松多土,，或基層表面的強(qiáng)度低于涂料與基層的粘接強(qiáng)度,，施工時(shí)沒有充分潤濕基層或沒有打底。



    解決方案：


    在施工時(shí),，預(yù)先涂刷一層基層處理劑,，或者將防水涂料調(diào)稀打底,。基層處理劑可提高基面表層強(qiáng)度,，涂料調(diào)稀打底可提高材料與基層的粘接強(qiáng)度,。
    實(shí)驗(yàn)數(shù)據(jù)表明，打底可提高涂料與基層的粘接強(qiáng)度，并且可以明顯提高涂層與基層的滿粘率,。

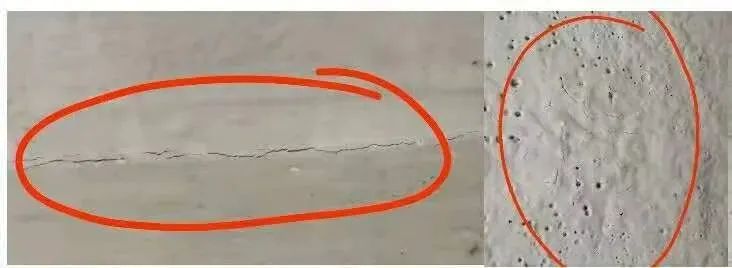

    03  · 涂料平面與陰角開裂


    定義：


    涂料施工以后平面出現(xiàn)的裂紋類型主要為龜裂,、細(xì)長條或三角口，陰角出現(xiàn)的裂紋通常為細(xì)長的直線,，大范圍出現(xiàn)。裂紋主要出現(xiàn)在水泥基防水涂料中,。



    產(chǎn)生原因：


    平面開裂的原因為：
    1,、基層疏松或浮土較多，與基層粘不住,，涂料固化過程中出現(xiàn)收縮開裂,；
    2、基面有明水直接施工,，出現(xiàn)龜裂的現(xiàn)象,。陰角開裂的主要原因是陰角沒有做圓弧處理，導(dǎo)致陰角部位材料厚度較大,，干燥不均勻出現(xiàn)收縮開裂,。



    解決方案：


    在施工前，徹底清掃基層至干凈,，如果有疏松的部位,，需用砂漿或堵漏王產(chǎn)品修復(fù)。之后徹底潤濕基面,，并保持潮濕無明水狀態(tài),，最好進(jìn)行打底處理，可以避免起泡,、針孔、開裂等問題,。
    陰角部位在施工之前需抹直徑＞5cm的圓弧,，并注意在陰角部位薄涂。

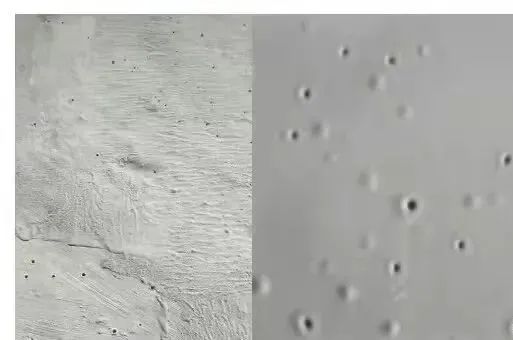

    04  · 針孔與起鼓





    定義：


    材料施工以后出現(xiàn)很多密密麻麻的小孔,，局部會(huì)出現(xiàn)起鼓的情況,。常見于水泥基防水涂料和單雙組分防水砂漿以及滲透結(jié)晶型防水涂料，甚至可延伸至所有的涂料,。



    產(chǎn)生原因：


    混凝土或基層在吸水時(shí),，水進(jìn)入混凝土或基層內(nèi)部，如果基層含氣量較高,，水會(huì)將基層內(nèi)的空氣頂出,，形成氣泡。此時(shí)如果涂料或砂漿涂覆在基層上,，氣泡破開則變成針孔缺陷,，氣泡不能破開，則造成起鼓問題,。



    解決方案：


    在施工前,，徹底潤濕基層至飽和狀態(tài),。對于JS,、丙烯酸涂料等來說,，可預(yù)先將材料調(diào)稀打底，封閉基層的小孔,。
    對于K11/砂漿相關(guān)產(chǎn)品來說,，潤濕基層至飽和是最實(shí)用的方案。
    此外,，無論是涂料還是K11/砂漿類產(chǎn)品,，均可通過涂刷基層處理劑的方式來解決此類問題。

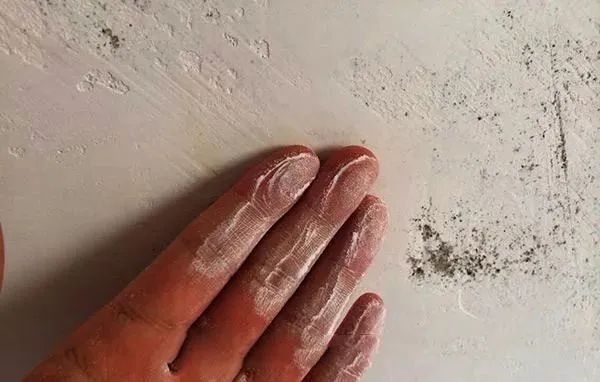

    05  · 掉砂與起粉


    定義：


    材料施工固化以后,，手摸材料表面會(huì)往下掉砂子,，手上會(huì)沾滿灰塵，材料表面強(qiáng)度不高,。此問題常見于K11/砂漿產(chǎn)品和水泥基滲透結(jié)晶型防水涂料,。



    產(chǎn)生原因：


    通常為水灰比配比錯(cuò)誤導(dǎo)致，也有可能是材料在固化之前收到水的沖淋導(dǎo)致,。



    解決方案：


    一般情況下,，雙組分砂漿按照包裝組合配料，可適當(dāng)加入不超過液料20%的水,，以施工方便為宜,；單組分砂漿產(chǎn)品以水：砂漿=21~23:100的比例為宜,；水泥基滲透結(jié)晶型防水涂料以水：結(jié)晶=0.3:1的比例為宜,。在此范圍可適當(dāng)波動(dòng)，但不允許超出廠家規(guī)定的范圍,。

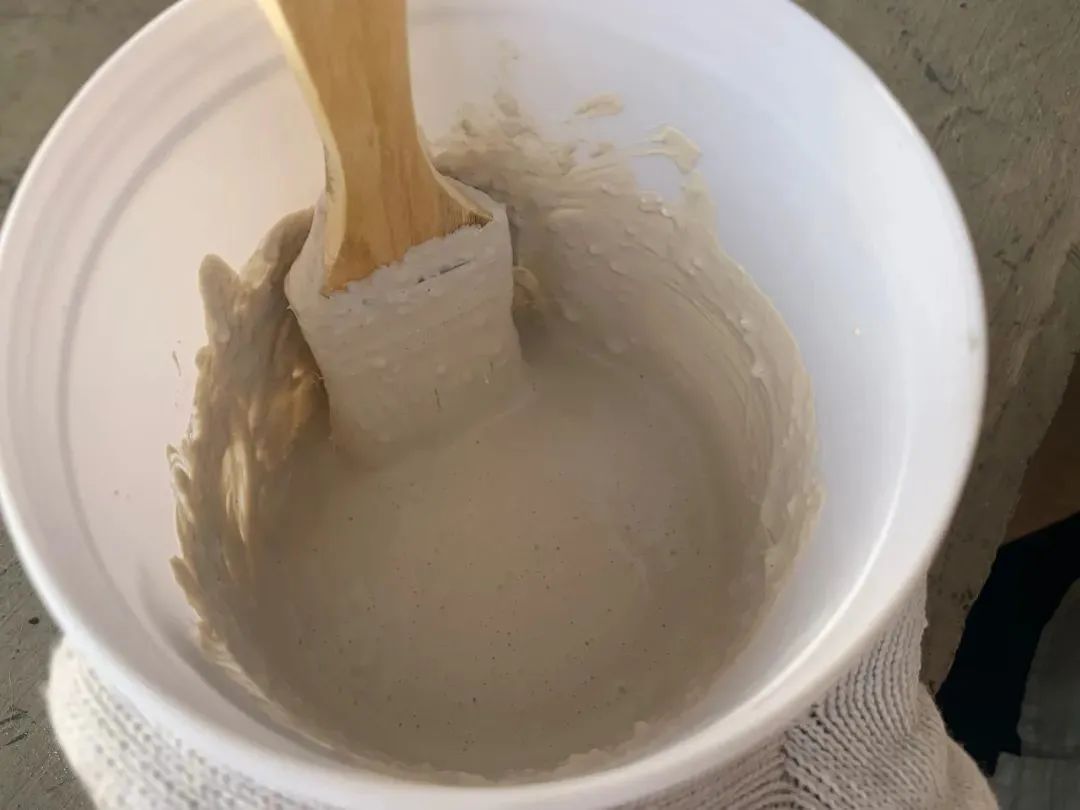

    06  · 攪拌后沉淀




    07  · 長時(shí)間不固化

    定義：

    材料施工以后長時(shí)間（一周或更長）不固化,，或者材料表面干燥，閉水試驗(yàn)時(shí)整個(gè)涂層全部起皺,、起鼓等,。常見于丙烯酸酯防水涂料施工。


    產(chǎn)生原因：

    丙烯酸酯防水涂料依靠水分揮發(fā)固化,，如果施工空間密閉,、空氣濕度較大，且空氣不流通,，就會(huì)出現(xiàn)長時(shí)間不能完全固化的現(xiàn)象,。


    解決方案：

    在密閉空間或濕度較大時(shí)，避免使用丙烯酸酯防水涂料,；如果已經(jīng)施工,，可采取加速空氣流通、提高環(huán)境溫度等方式來促進(jìn)涂層固化,。
    如果是由于材料沒有固化導(dǎo)致閉水試驗(yàn)出現(xiàn)起皺、起鼓等問題,，則需將整個(gè)防水層全部鏟掉,，選擇雙組分的涂料進(jìn)行施工,。



    分享到：
